オフィスの移転やレイアウト変更を依頼したはいいけれど、内装業者や設計会社から届いた図面を前に、頭を抱えていませんか？

「記号がわからないが、綺麗に並んでいるから大丈夫だろう」と安易に承認するのは少々危険です。

プロが引いた図面でも、「現場では人がすれ違えない」「扉が開かない」といった落とし穴が潜んでいる場合があります。

どこかで、誰かが気づければ良いのですが、見落としたまま進めば、追加工事費が発生したり、社員から不満が噴出したりします。

本記事ではオフィス家具の販売、現場を知るプロの視点から、図面知識ゼロでも致命傷を回避できる「平面図の赤入れチェックポイント」を解説します。

なぜ大手サイトの「平面図記号一覧」を見ても図面チェックができないのか？

なぜ大手サイトの「平面図記号一覧」を見ても図面チェックができないのか？

ネットで検索すると色々な記号一覧がヒットします。しかしながら、意味を丸暗記しても図面の良し悪しは判断できません。

見るべきなのは「働く人間の動的な生活」だからです。

初期図面は「有効面積内に指定席数と家具を物理的に収めること」が最優先されがちです。

大型キャビネットの開閉時に通路を塞がないか、出社ラッシュ時にすれ違えるかといった日常の業務動線は抜け落ちやすいのです。

こんな事例も・・・

リユースオフィス家具専門店として日々納品・再設置を行う現場でもいただいた図面上はミリ単位で収まっていたのに、実際の納品時に問題が発覚、配置変更や撤去・買い替えとなった事例も見てきました。

必要なのは製図知識ではなく、「人がどう動き、どう働くか」を想像する視点です。

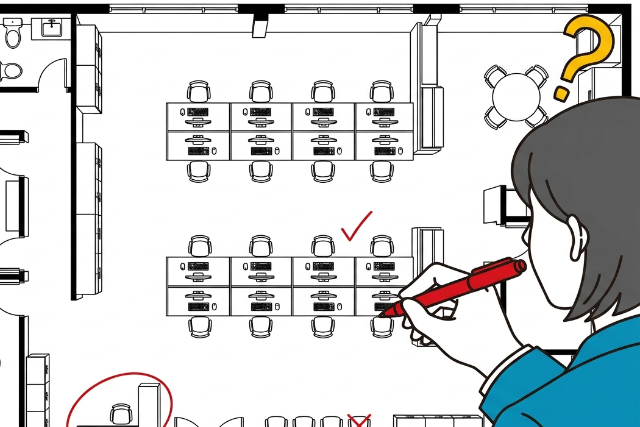

【実践編】内装業者から届いた平面図に赤入れする５つのチェックポイント

図面をPDFか紙で手元に用意し、赤ペンでチェックしましょう！

図面の失敗の9割は「寸法の認識ズレ」「動線の衝突」「法律・インフラの確認漏れ」に集約されます。

設計担当者は空間デザインのプロですが、個別の業務フローまでは知りません。

だからこそ、発注者が「使いにくそうだな」と思う部分を見つけ出し、ダメ出しして修正してもらうことが欠かせません。

重大なトラブルにつながる見落としをしっかりチェックして、失敗を防ぎましょう。

① 通路幅とデスク間隔：法律（消防法）クリアとすれ違いやすさの境界線

最優先で確認すべきは通路の寸法です。

建築基準法や消防法の避難通路基準（片側居室で1,200mm以上など）をクリアするのは前提ですが、法基準ギリギリでは業務に支障が出ます。

特に島型対向レイアウトのデスク間距離に注意が必要です。図面上が「1,200mm」でも、人が椅子を引いて座れば前後で約800〜900mmが必要になり、残りは300〜400mmしか残りません。カニ歩きでしか通れなくなります。

人が無理なくすれ違うにはデスク間は最低「1,500mm」、ワゴンや書類を運ぶメイン通路なら「1,800mm」の幅を確保しておきましょう。

図面から幅が不足している場合は赤ペンで「デスク間 1,500mm以上に拡大要」、「メイン通路幅 1,800mm要確保（台車/ワゴン通行用）」などと書き込みましょう。

② ドアの開閉軌跡（スイング幅）：机や人の背中に干渉していないか

ドアが動く「扇形の線」のスペースも、トラブルが起きやすいポイントです。

ドアを開けたときにデスクや家具、通る人とぶつからないかしっかり確認しましょう。

開き戸の軌跡の内側に、端席のデスクやチェア、キャビネットが重なっていませんか。

家具の寸法のみで配置し、扉の動作を計算していないミスに注意してください。

ドアが開くたびに背もたれや通りがかった人に激突する危険があります。

両開き（観音開き）の大きな書庫も、扉をパカッと開けると通路を通れなくしてしまうことがあります。通路をふさいだり通行人の邪魔になったりしないよう、扉の先端からさらに300mm程度の余裕（クリアランス）が確保できていると理想的です。

③ 配線・電源位置（OAフロア）：足元にコードが散乱する設計になっていないか

デスク配置だけでなく、床下配線取り出し口（インナーコンセント）の位置も必須確認項目です。

コンセントがデスクの足元から2mも離れていると、床を延長コードやLANケーブルが這うことになってしまいます。見た目が悪いだけでなく、足を引っかけて転んだり、コードが切れて作業中のデータが消えてしまう危険があります。

「誰がどこから電源を取るか」「島型デスクの中央脚元に直接配線立ち上げ口があるか」を1席ずつ確認しましょう。図面に記号がなければ、配線希望と相違がないかの確認指示を出してください。

OAフロアについての詳しい説明はこちらもご確認ください。

OAフロアの種類と選び方を解説！費用感や導入ポイントを紹介

④ 柱・梁・窓際：有効寸法から引かれる「隠れデッドスペース」の罠

壁間が「6,000mm」とあっても、空間を丸ごと使えるわけではありません。オフィスには耐震柱、梁、窓際のファンコイルユニット、巾木などの凹凸が存在します。

柱の出っ張りを無視し、規格サイズのデスク（幅1,200mm×5台＝6,000mm）を並べて描いた図面を鵜呑みにすると、搬入時に最後の1台が入らない事態に陥ります。

家具配置が壁芯ではなく、柱の内側から測った寸法になっているかを確認をしておきましょう。

⑤ 空調・照明・スプリンクラーの干渉：間仕切り（パーテーション）新設時の盲点

会議室や個室用にパーテーションを新設する場合、天井設備と壁の位置関係は追加工事費を左右する最重要項目です。

天井まで届く欄間（ランマ）塞ぎの完全密閉壁を作る場合、部屋ごとにエアコン吹き出し口、照明スイッチ、換気扇、スプリンクラーや感知器を独立設置する法的義務が生じます。

既存設備と壁がぶつかると、移設工事で費用が上がります。新設壁のラインが天井機器と干渉していないかも確認しておきましょう。

場合によっては、欄間オープン（上部開口）にして消防法をクリアできないかも相談してみるとよいでしょう。

実寸感覚が掴めない時の裏ワザ！図面寸法を現場でシミュレーションする方法

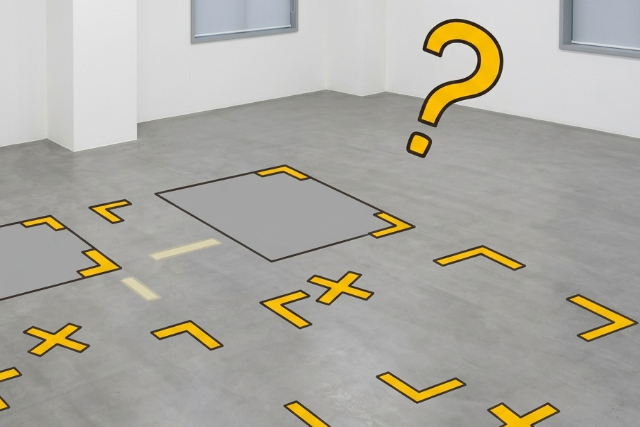

縮尺図（1/50や1/100）を見ても、通路幅1,000mmの実寸感覚を頭の中で掴むのは困難です。そこでおすすめなのが、現地の床に「養生テープ」を貼る方法です。

現場や現オフィスの空きスペースで、メジャーを使って図面寸法を床にマークします。

デスクの輪郭（例：幅1,200mm×奥行き700mm）を貼り、背面に椅子を引いた位置（例：約450mm）、その外側に通路幅をテープで引きます。

枠内に立ち、同僚に後ろを歩いてもらうと、「人が通るたびに肩がぶつかりそう」「ゴミ箱を置くと塞がる」といった感覚が肌で掴めます。

さらに余ったダンボールを高さ1,800mmまで積み上げると、平面的には通れても壁が迫ることで生じる圧迫感や死角に気づけます。

このひと手間のシミュレーションで、業者への赤ペンの精度が劇的に上がります。

そのまま業者にコピペで送れる！図面修正依頼（チェックバック）の例文テンプレート

修正をお願いするときは、電話や会話だけで済ませず、修正箇所を赤字で書き込んだ図面（PDF）をメールに添えて送りましょう。

ポイントを箇条書きにしておけば、お互いの勘違いを防げて、後から見返すときも安心です。こちらのメール文章例（テンプレート）をぜひ使ってみてください

「どこが」「なぜ問題で」「具体的にどうしてほしいか」を論理的に伝えることで、手戻りなく精度の高い修正図面を引き出せます。

平面図のOK出しは「人の動き」を想像できた時がサイン

平面図への最終承認は、後戻りができなくなる境界線です。工事が始まってから壁の位置を動かしたり、デスクを買い直したりすると、余計なお金や時間がかかってしまいます。

業者に急かされても、焦ってサインしてはいけません。大切なのは、「社員が朝出社してから夜帰るまで、どんな風に動いて会話するか」を頭の中で思い浮かべてみることです。

• • • カバンを持って通路を通る姿
    • キャビネットを開けて書類を探す姿
    • ドアを開けて会議室に入る姿
    • 足元で電源コードを抜き差しする姿

社員全員の快適な動きが生き生きとイメージできた時こそ、承認を出すサインです。赤ペンチェックを活用し、理想のオフィス空間を実現させましょう。
